-1,600.00 د.ج.‏غير متوفر حالياً

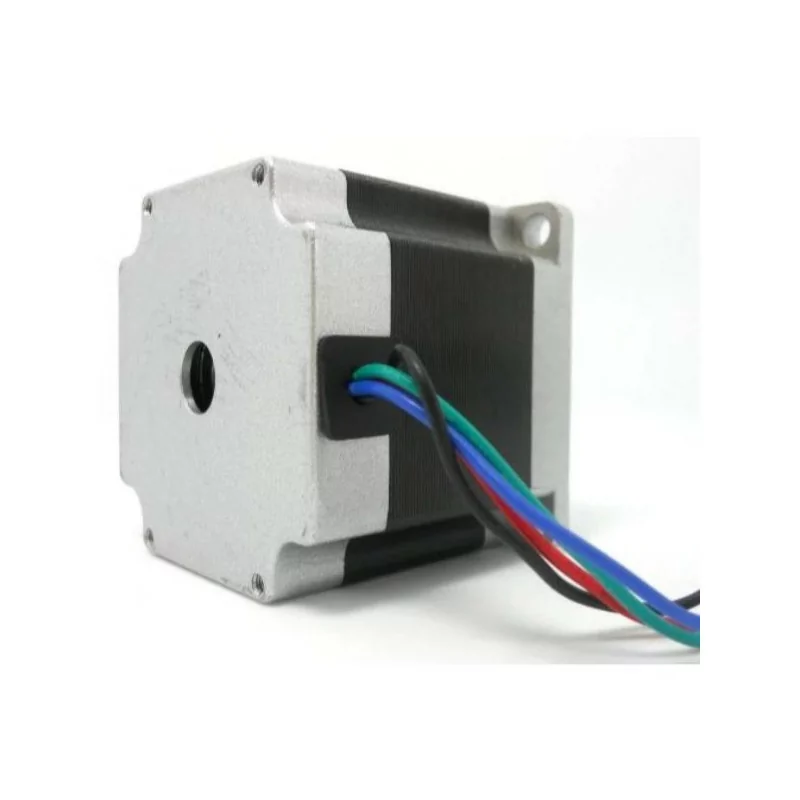

نيما 23 JK57HS51-2804

زاوية الخطوة: 1.8 درجة

ارتفاع درجة الحرارة: أقل من 80 درجة مئوية

درجة الحرارة المحيطة: -20 درجة مئوية ~ + 50 درجة مئوية

مقاومة العزل: الحد الأدنى 100MΩ ، 500VDC

قوة عازلة: 500VAC لمدة 1 دقيقة

الخلوص الشعاعي للعمود 0.02 كحد أقصى (حمولة 450 جم)

التخليص المحوري رمح: 0.08 ماكس. (حمولة 450 جرام)

أقصى قوة شعاعية: 75N (20 مم من شفة)

القوة المحورية القصوى: 15N

رقم الموديل: محرك متدرج Nema23

اسم الموديل: JK57HS51-2804

المرحلة: 2

النوع: هجين

عقد عزم الدوران: 1.01 نيوتن متر

التيار / المرحلة: 2A ~ 2.8A

طول المحرك: 51 ملم

العملاء المحتملون: 4 خيوط أو 6 خيوط أو 8 خيوط

ديتت عزم الدوران: 300 جرام سم

الدوار القصور الذاتي: 230 جم. سم 2

الوزن: 0.59 كجم

4,800.00 د.ج.‏ لا توجد ضريبة

4,800.00 د.ج.‏ بدون الضريبة

6,400.00 د.ج.‏- 1,600.00 د.ج.‏

block غير متوفر حالياً

Delivery policy
(edit with the Customer Reassurance module)
سياسة الأرجاع
: الأرجاع في غضون 7 أيام بشروط أنقر لتفاصيل أكثر
Product Paramenters
Step angle:1.8°
Temperature rise:below 80 ℃
Ambient temperature:-20 ℃ ~ + 50 ℃
Insulation resistance:minimum 100MΩ, 500VDC
Dielectric strength:500VAC for 1 minute
Shaft radial clearance 0.02 max (450 g load)
Shaft axial clearance:0.08Max. (450 g load)
Maximum radial force:75N (20mm from flange)
Maximum axial force:15N

Model Number: Nema23 stepper motor
Model Name: JK57HS51-2804
Phase: 2
Type: Hybrid
Holding Torque: 1.01N.m
Current / Phase: 2A~ 2.8A
Motor length: 51mm
Leads: 4-leads or 6-leads or 8-leads
Detet Torque: 300g.cm
Rotor Inertia: 230g.cm2
Weight: 0.59kg
<td colspan="1" rowspan="1" style="margin:0px;padding:0px;font-style:inherit;font-variant:inherit;font-size:14px;line-height:inherit;font-family:inherit;float:none;border:1px;"
Model No.
Motor length(mm)
Current(A)
Resistance(Ω)
Inductance(mH)
Holding torque (N.m)
Rotor inertia (g.cm2)
Leads
Weight (kg)
Step Angle(°)
JK57HS41-1006
41
1
7.1
8
0.48
250
6
0.47
1.8
JK57HS41-2008
41
2
1.4
1.4
0.39
250
8
0.47
1.8
JK57HS41-2804
41
2.8
0.7
1.4
0.55
250
4
0.47
1.8
JK57HS51-1006
51
1
6.6
8.2
0.72
300
6
0.59
1.8
JK57HS51-2008
51
2
1.8
2.7
0.9
300
8
0.59
1.8
JK57HS51-2804
51
2.8
0.83
2.2
1.01
300
4
0.59
1.8
JK57HS56-2006
56
2
1.8
2.5
0.9
350
6
0.68
1.8
JK57HS56-2108
56
2.1
1.8
2.5
1
350
8
0.68
1.8
JK57HS56-2804
56
2.8
0.9
2.5
1.2
350
4
0.68
1.8
JK57HS64-2804
64
2.8
0.8
2.3
1
400
4
0.75
1.8
JK57HS76-2804
76
2.8
1.1
3.6
1.89
600
4
1.1
1.8
JK57HS76-3006
76
3
1
1.6
1.35
600
6
1.1
1.8
JK57HS76-3008
76
3
1
1.8
1.5
600
