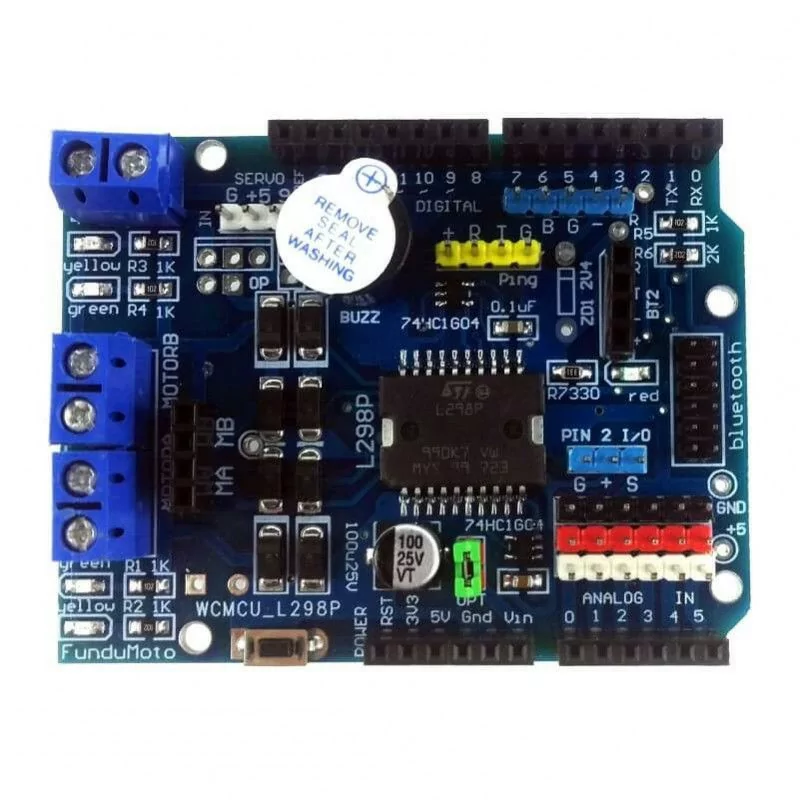

Shield L298P MOTOR DRIVER WITH GPIO
إن درع محرك المحرك هذا على أساس محرك L298P IC للقيادة قادر على قيادة محركين مصقولين ، مع السرعة والاتجاه والبدء والتوقف في وقت واحد. مع دائرتين كاملتين لجسر H ، يمكن لدرع محرك المحرك هذا أيضًا قيادة محرك خطوي ثنائي القطب أو أحادي القطب.
إلى جانب برنامج التشغيل L298P IC ، يأتي مزودًا بنغمات رأس وأنثوية من أجل GPIO الخاص بـ Arduino. يتم تمديد دبابيس ADC للوحة الرئيسية في Arduino إلى SVG (إشارة الجهد الأرضي) ، ودبابيس رأس RC المؤازرة. يجعل من السهل الاتصال بوحدة المستشعر باستخدام الدبوس الإضافي لـ GND و 5 V.
ناهيك عن وجود نوعين من وحدات Bluetooth ، بشكل رئيسي HC05 أو HC06. نادرًا ما يتم استخدام نوع آخر من موصلات Bluetooth.
يناسب درع المحرك متعدد الوظائف هذا المستند إلى شريحة برنامج التشغيل L298P Arduino Uno أو لوحات Arduino UNO الأخرى المتوافقة.
(edit with the Customer Reassurance module)
: الأرجاع في غضون 7 أيام بشروط أنقر لتفاصيل أكثر
Spécifications:
L298P Moteur Bouclier moteur
L298P Bouclier entraînements À moteur À COURANT CONTINU à l'aide de LGS exceptionnelle de moteur haute puissance puce dédiée L298P, peut directement conduire deux moteurs À COURANT CONTINU, courant jusqu'à 2A, sortie moteur en utilisant huit diodes Schottky comme protection.
Spécifications techniques:
1 partie logique de la tension d'entrée VD: 5V
2.-Partie conduite de la tension d'entrée VS: VIN D'entrée 6.5 ~ 12V, PWRIN 4.8 ~ 35V entrée
3 partie logique du courant de travail Iss: <36mA
4.-partie entraînée du courant de fonctionnement Io: <2A
5 maximum dissipation de puissance: 25W (T = 75 Celsius)
6. Contrôle niveau d'entrée du signal: Haute 2.3V<5V, low -0.3V <1.5V
7 température de fonctionnement: -25 + 130 Celsius
8 interface matérielle: 5.0mm terminal
9 clip ceinture et peut être contrôlé via premier rang signal d'accès
10. Type d'entraînement: Double puissance H-pont
11 broches d'occupation: D4 ~ D7 moteur à entraînement direct
12 supports PWM / PLL mode contrôle de vitesse de moteur
