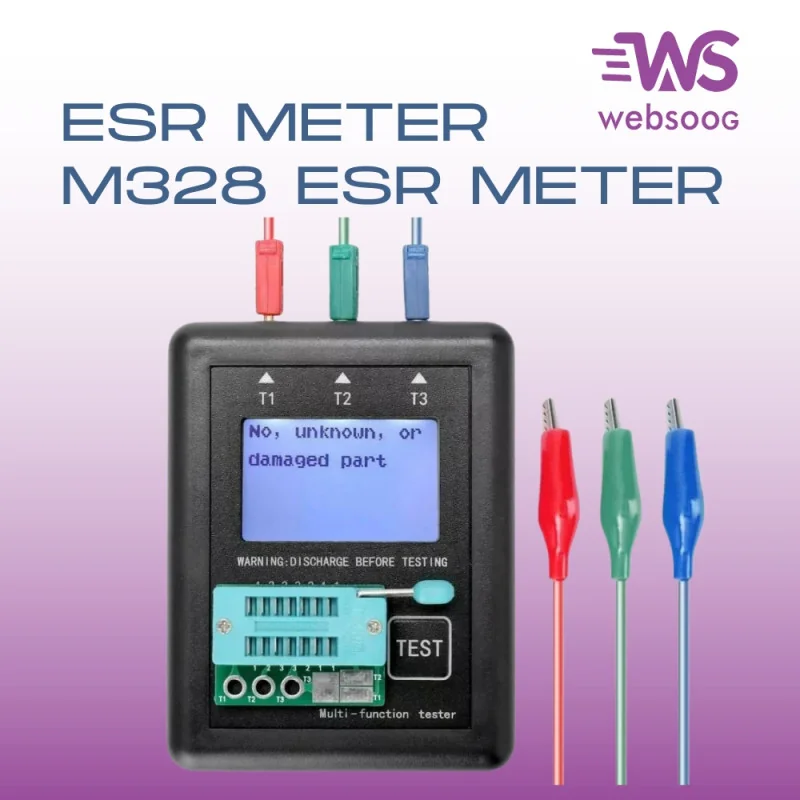

جهاز اختبار الترانزستور ، مكثف الصمام الثنائي M328 ، المقاوم ، مقياس ESR

llumez l'interrupteur d'alimentation du testeur ; l'écran LCD ne s'allume pas, appuyez sur le bouton de test (bouton TEST) et l'écran LCD s'allume !

Si vous testez des appareils avec une capacité, une inductance et une chute de tension élevées, il est recommandé de tester l'interface de test du testeur. Essayez de ne pas utiliser la ligne de test pour éviter les erreurs importantes causées par la résistance de la ligne de test elle-même.

Le testeur n'est pas adapté aux applications avec une précision de mesure élevée !

Composants mesurables : diverses diodes, condensateurs, résistances, triodes, thyristors, tubes MOS, etc. !

Il sert uniquement à mesurer des appareils électroniques et ne peut pas être utilisé pour tester des appareils de puissance (MOS haute puissance, thyristors, etc.) !

L'instrument a été calibré en usine, les utilisateurs n'ont pas besoin de se calibrer eux-mêmes, peuvent être utilisés directement !

Batterie au lithium 3,7 V intégrée !

12864 résultats de test d'affichage LCD graphique.

Fonctionnement à un bouton, éteindre automatiquement l'alimentation, augmenter l'interrupteur d'alimentation, éviter la consommation d'énergie de la batterie pendant le stockage et l'arrêt.

Détection automatique des transistors bipolaires PNP et NPN, MOSFET canal N, P, JFET, diodes, diodes doubles, thyristors, thyristors, résistances, condensateurs, inductances. Détecter automatiquement les définitions de broches !

Il peut mesurer le facteur d'amplification de courant (B) du transistor bipolaire, du cristal Darlington de faible puissance et de la tension de seuil (Uf) de la jonction de l'émetteur.

La diode de protection à l'intérieur du transistor bipolaire et du MOSFET peut être détectée et affichée sur l'écran.

Mesurez la tension de seuil et la capacité de grille du MOSFET.

Prend en charge la mesure de la résistance double et la mesure du potentiomètre. Si le potentiomètre est ajusté à la fin de la fin, le testeur ne peut pas faire la distinction entre le milieu et les extrémités.

La résolution de la résistance de test est de 0,1 Ω et le maximum est de 50 MΩ.

Plage de mesure de capacité de 25pF à 100mF (100 000Uf) avec une résolution de 1 pF. Il peut détecter la résistance série équivalente (ESR) des condensateurs supérieurs à 2 UF avec une résolution de 0,01 Ω.

La plage de mesure de l'inductance est de 0,01 mH à 20 H, sinon elle sera affichée sous forme de résistance ; Une résistance CC supérieure à 2100 ohms sera également affichée en tant que résistance.

Peut tester les doubles diodes, tester la bonne direction et la chute de tension directe.

La détection LED est une diode, la détection double LED est une double diode et la LED clignote pendant le test.

La durée de chaque test est d'environ 2 secondes, mais les mesures de capacité et d'inductance importantes prennent beaucoup de temps !

En fonctionnement:

1) Après avoir reçu le testeur, allumez l'interrupteur d'alimentation (le cristal liquide du testeur ne s'allume pas), appuyez sur le bouton de test (bouton TEST) pour tester l'appareil. La durée du test sera allongée ou raccourcie selon l'appareil. Si l'appareil est correctement identifié, l'écran affichera le temps de résultat d'environ 15-20s pour fermer l'écran. Si le composant est endommagé ou méconnaissable, le résultat de l'affichage sera désactivé pendant environ 3 à 5 secondes, ce qui améliorera considérablement la durée de vie de la batterie lors de l'utilisation de la batterie.

2) Sélection du point de test : les points de test du testeur sont 1 (ou T1), 2 (ou T2), 3 (ou T'3), les composants testés peuvent être sélectionnés arbitrairement à trois points de test, le compteur reconnaîtra automatiquement, tous les identique Les points de test des nombres sont les mêmes.

Spécifications :

Nom : testeur

Modèle : M8

Numéro d'article : M328_ KT-001

Taille de l'article : 100 * 80 * 30 mm / 3,94 * 3,15 * 1,18 pouces

Taille du colis : 150 * 100 * 80 mm / 5,91 * 3,94 * 3,15 pouces

Poids du colis : 120 g / 4,23 onces

Liste des colis :

1 * testeur multifonction

3 * cordon de test
