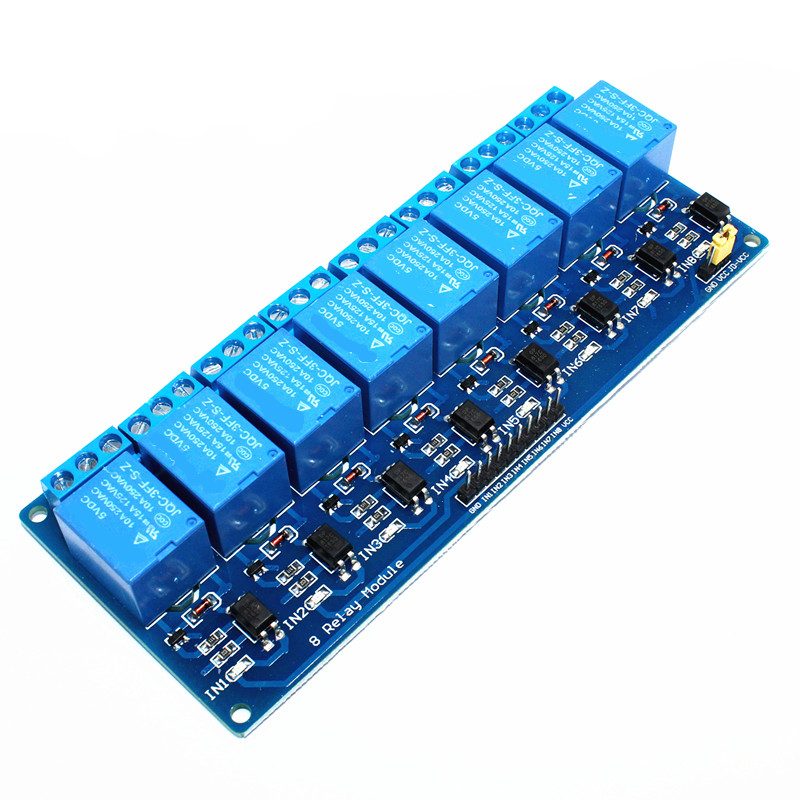

5V 8 Channel Relay Module with Optocoupler Low Lever Trigger
zoom_out_map
chevron_left chevron_right
-100,00 DZD

5V 8 Channel Relay Module with Optocoupler Low Lever Trigger

Module de relais 5V 8 canaux avec déclencheur de haut et bas niveau de prise en charge OPTO- isolé 2. Utilisation de l'isolation SMD OPTOCOUPLER, capacité de conduite, performances stables; courant de déclenchement 5mA; 3. la tension du module est de 5 V, 9,12 V, 24 V sont disponibles ; 4. Chaque module de voie peut être placé haut ou bas déclenché par cavalier ; 5. Conception tolérante aux pannes, même si la ligne de commande est cassée, le relais ne fonctionnera pas; 6. L'indicateur d'alimentation (vert), indicateur d'état de 8 relais (rouge) 7. Conception d'interface humaine, toutes les interfaces peuvent être connectées directement via des fils de câblage terminaux, très pratique
8. Taille du module : 141,5 mm * 50 mm * 18,5 mm (L * W * H)
9. Dispose de quatre trous de boulons de montage, trou 3,1 mm, pas 136 mm * 44,5 mm
Interface :
1. DC+ : se connecte au positif de l'alimentation.
2. DC- : connectez le négatif de l'alimentation
3. IN1-IN8 : selon chaque canal, l'aspiration du relais peut être contrôlée par une
sortie relais de niveau haut ou bas :
interfaces 24 fils, toutes les interfaces peuvent être reliées directement avec fil. Facile à utiliser.
1. NO1--NO8: le module de relais ouvre normalement les interfaces, les relais pendent avant le claquement, après le claquement, il est connecté à COM.
2. COM1--COM8 : Interfaces communes de relais.
3. NC1--NC8 : Interfaces de relais normalement fermées. Le relais sera court connecté au COM avant la rupture, il est ouvert après l'aspiration.
Port de sélection de déclenchement de niveau haut et bas :
1. S1-S8 sont 1 à 8 canaux à tour de rôle, choix du déclencheur de niveau haut et bas
2. Lorsque le COM est court-circuité connecté au bas, le relais a été déclenché par un niveau bas. Lorsque le COM est court-circuité connecté au haut, le relais a été déclenché par un niveau haut.

1 650,00 DZD Aucune taxe

1 650,00 DZD HT

1 750,00 DZD- 100,00 DZD

2 à 4 Jours
check en stock

Politique de livraison
: Vous pouvez voir les tarifs d'expédition et estimations de livraison cliquant ici
Politique de retours
: Retour sous 7 jours avec conditions, cliquez pour plus de détails

Product Description

8 channel relay module With optocoupler isolation protection Low level trigger relay control development board DC5V





Product Description


1, this module is in line with international safety standard, control areas and load area have the isolation groove;
2, the double FR - 4 circuit board design, high-end SMT process;
3, USES the loose music authentic relay control;
4, have relay operation instructions, and bright, disconnect the dawn;
5, signal input with low level signal, the common and often start conduction;
6, relay can directly control all kinds of equipment and load;
Seven, eight and eight normally closed contacts.
8, blue KF301 terminal line more convenient.
9, module size: 138 m * 56 mm * 18.5 mm (length * width * height), net weight: 120 g
10, is equipped with four fixed bolt hole, hole is 3.1 mm, distance 131 mm * 49.5 mm
11, finished product by 100% function test and stability test
The second module interface:
1, the VCC: 5 v power supply the anode
2, GND




Product Shown





 8 channel relay module With optocoupler isolation protection Low level trigger relay control development board DC5V
