La turbidité de l'eau désigne le degré de turbidité causé par les matières en suspension comme les sédiments, l'argile, la matière organique, le plancton et les micro-organismes contenus dans l'eau. Les capteurs de turbidité ou les turbidimètres de qualité industrielle sont coûteux et peu coûteux en conception électronique; Par conséquent, nous avons choisi un capteur de turbidité largement utilisé dans les appareils ménagers, les lave-linge et les lave-vaisselle. Le capteur utilise le principe optique pour déterminer complètement la turbidité par la transmittance et le taux de diffusion dans la solution. À l'intérieur du capteur se trouve un tube à paire infrarouge. Lorsque la lumière traverse une certaine quantité d'eau, la quantité de lumière transmise dépend du degré de contamination de l'eau. Plus l'eau est sale, moins la lumière est transmise. L'extrémité de réception de lumière convertit l'intensité lumineuse transmise en une magnitude de courant correspondante, et la lumière transmise est grande, et le courant est grand, et la lumière transmise est petite, et le courant est petit.
Le module de capteur de turbidité convertit la sortie du signal de courant par le capteur en signal de tension et effectue le traitement des données de conversion AD par le micro-ordinateur à puce unique. Le module dispose d'une interface de sortie analogique et numérique. La quantité analogique peut être échantillonnée par le convertisseur a/n du microcontrôleur pour connaître la contamination actuelle de l'eau. La quantité numérique peut être ajustée par le potentiomètre sur le module. Lorsque la turbidité atteint le seuil défini, l'indicateur D1 sera allumé, la sortie du module de capteur passera de haut niveau à bas niveau et le microcontrôleur surveillera le changement de niveau. Déterminer si la turbidité de l'eau dépasse la norme, alertant ainsi ou reliant d'autres équipements. Le module est bas dans le prix, commode pour employer, haut dans l'exactitude de mesure, et peut être employé pour mesurer le degré de pollution de l'eau des machines à laver, lave-vaisselle, etc.; il peut également être utilisé pour le contrôle des sites industriels, la collecte des eaux usées environnementales et d'autres occasions nécessitant une détection et un contrôle de la turbidité.
Représentation de paramètre:
Tension de fonctionnement: 5.00V cc
Courant de travail: 40mA (MAX)
Temps de réponse: <500ms
Résistance d'isolation: 100MΩ (Min)
Mode de sortie: sortie analogique: 0 ~ 4.5V; Sortie numérique: signal de haut/bas niveau (peut ajuster le potentiomètre pour sélectionner le seuil correspondant)
Température de fonctionnement: -20 °c ~ 90 °c
Taille de Module: 38.6mm * 22.1mm
Interface de capteur: XH2.54
Mode d'emploi:
Le module capteur est équipé d'un modèle de capteur de turbidité de TSW-30
Correction:
En raison des différences individuelles dans les capteurs de turbidité, la lumière ambiante, ou la compensation de température. Pour obtenir une valeur de turbidité plus précise, l'étalonnage doit être effectué avant la mesure. La méthode d'opération spécifique est décrite ci-dessous.
Étape 1: installez le capteur de turbidité pour alimenter le module de capteur. Étalonner en utilisant une solution étalon de 0 NTU (ou de l'eau purifiée ou de l'eau distillée proche de 0 NTU);
Étape 2: enregistrer la valeur de température de la solution d'étalonnage actuelle et l'enregistrer comme essai T dans l'état de l'environnement du capteur (essayez d'éviter l'erreur causée par l'intensité lumineuse); mesurez et enregistrez la tension de sortie du module de capteur comme test U.
Étape 3: calculer la différence de tension ΔU causée par la différence de température. L'essai T mesuré est remplacé par la formule de correction de la température.
△U = -0.0192X (T test -25)
Étape 4: calculer la valeur de tension standard de la solution standard 0NTU (25 ° c) U25 ° c.
U25 ° c = U test-△U
Étape 5: calculer la valeur K et remplacer la valeur de tension standard calculée U25 ° c dans la formule de courbe standard.
K = 865.68XU25 ° c
Étape 6: corriger la formule de courbe standard. Substitution du K calculé dans la formule de courbe standard.
TU =-865.68XU + K
5. Classer la turbidité en utilisant des signaux analogiques
L'étalonnage du niveau de turbidité peut être effectué avec des solutions de divers degrés de turbidité.
Utilisation de signaux numériques:
Sélectionnez une solution de contraste de turbidité spécifique et ajustez le bouton du potentiomètre à la position où le témoin lumineux D1 est juste allumé (c.-à-d. Le seuil des niveaux haut et bas) pour compléter le réglage du seuil. Le port DO du module capteur est connecté au port e/s du MCU pour le jugement du signal de sortie ou connecté à un circuit d'entraînement externe pour piloter d'autres appareils.
Précautions:
1. Le haut du capteur de turbidité n'est pas étanche. Il est interdit de jeter complètement le capteur de turbidité dans l'eau pendant l'utilisation. La surface de l'eau ne doit pas passer la connexion entre le couvercle supérieur et la coque. Le capteur fera brûler le capteur lorsqu'il pénètre dans l'eau.
2. La gamme de longueurs d'onde de la lumière de réception de photodiode de capteur est (500 ~ 1050nm). La longueur d'onde de la lumière du jour ou de la lumière du jour affectera la réception de la photorésistance du capteur et affectera la sortie de mesure. La lumière du jour ou la lumière directe augmentent l'erreur de mesure du capteur, et le capteur doit être protégé de la lumière du jour ou de la lumière directe du soleil.
3. Le boîtier de la tête du capteur doit être maintenu propre pour éviter toute obstruction de la mesure causée par les contaminants.

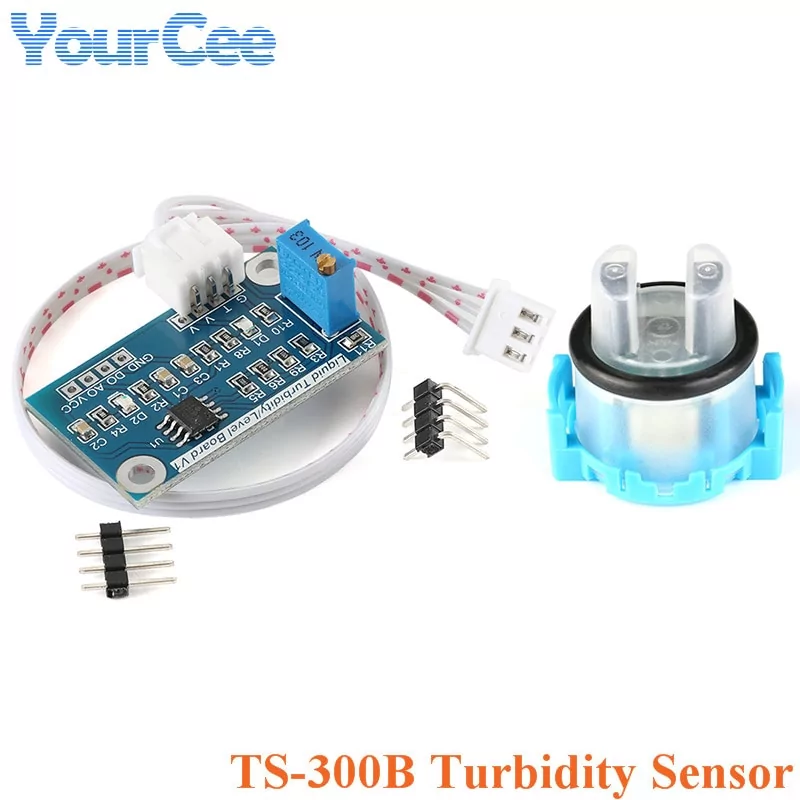

TS-300B Turbidity Sensor Module TS-300 Mixed Water Detection Module Water Quality Test Turbidity Transducer DC 5V
